Résolution audio
Fréquences d’échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Résolution numérique : 24 bits

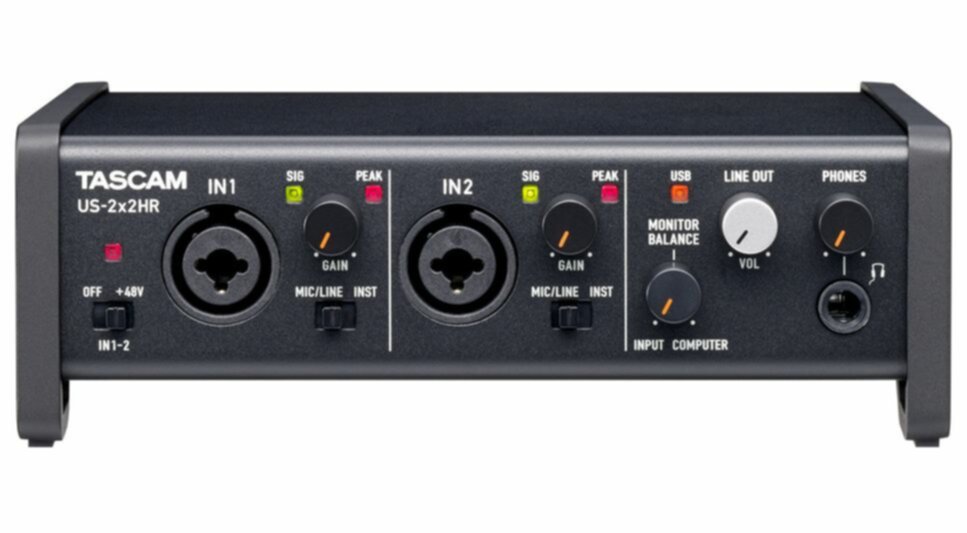

Entrées analogiques
Entrées micro (symétriques) : XLR-3-31
Impédance d’entrée : 2,2 kΩ
Niveau nominal d’entrée : –7 dBu (0,346 Vrms)
Niveau maximal d’entrée : +10 dBu (2,449 Vrms)
Amplitude de gain : 56 dB
Entrées Instrument (asymétriques, sélecteur MIC/LINE INST en position INST)
Connecteur jack 6,35 mm (TS)
Impédance d’entrée : ≥1 MΩ
Niveau nominal d’entrée : –6 dBV (0,501 Vrms)
Niveau maximal d’entrée : +10 dBV (3,162 Vrms)
Amplitude de gain : 56 dB
Entrées Ligne (symétriques, sélecteur MIC/LINE INST en position MIC/LINE)
Connecteur jack stéréo 6,35 mm (TRS)
Impédance d’entrée : 10 kΩ
Niveau nominal d’entrée : +4 dBu (1,228 Vrms)
Niveau maximal d’entrée : +20 dBu (7,75 Vrms)
Amplitude de gain : 56 dB
Sorties analogiques
Sorties ligne (symétriques)
Connecteur jack stéréo 6,35 mm (TRS)
Impédance de sortie : 210 Ω
Niveau nominal de sortie : +4 dBu (1,228 Vrms)
Niveau maximal de sortie : +20 dBu (7,746 Vrms)
Sortie casque (PHONES)
Connecteur jack stéréo 6,35 mm
Puissance de sortie maximale : 18 mW + 18 mW ou plus (THD+N 0,1% ou moins, sur 32 Ω)

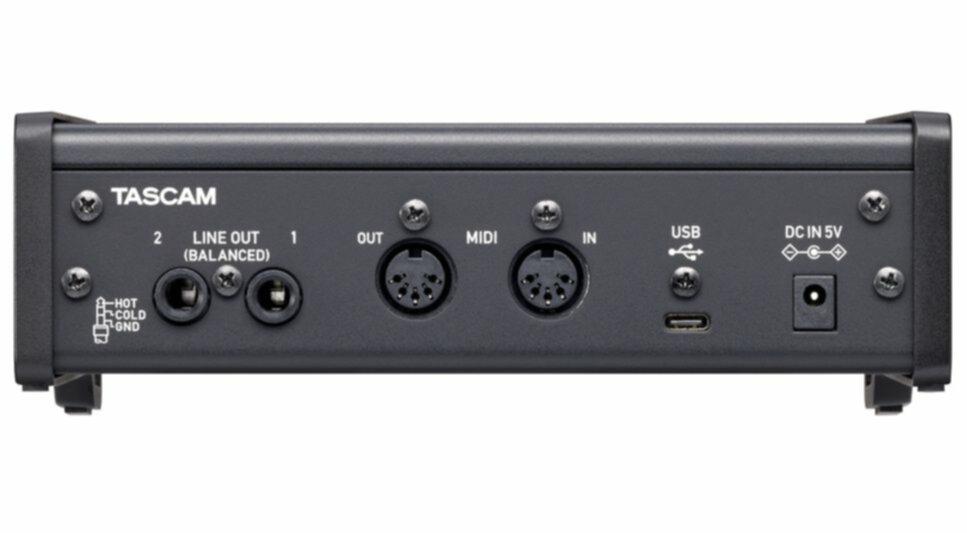

Autres entrées et sorties
Connecteur MIDI IN : DIN 5 broches
Connecteur MIDI OUT : DIN 5 broches
USB : USB type C, 4 points
Taux de transfert : USB 2.0 ‘High speed’ (480 Mbit/s)
Caractéristiques audio
Bruit d’entrée équivalent :≤−128 dBu (sur 150 Ω, niveau entrée sur maximum)
Réponse en fréquence, entrée micro/ligne :
44,1 kHz / 48 kHz : 20 Hz – 20 kHz, +0/–0,4 dB (JEITA)
88,2 kHz / 96 kHz : 20 Hz – 40 kHz, +0/–0,4 dB (JEITA)
Réponse en fréquence (entrée ligne)
44,1 kHz / 48 kHz : 20 Hz – 20 kHz, +0,2/–0,1 dB (JEITA)
88,2 kHz / 96 kHz : 20 Hz – 40 kHz, +0,2/–0,4 dB (JEITA)
Rapport S/B :
110 dB (entrée micro, niveau entrée sur minimum, filtre passe-bas SPCL en 20 kHz, pondéré A)
108 dB (entrée ligne, niveau entrée sur minimum, filtre passe-bas SPCL en 20 kHz, pondéré A)
110 dB (sortie ligne, potentiomètre MONITOR sur maximum, filtre passe-bas SPCL en 20 kHz, pondéré A)
Distorsion (THD+N) :
0,0013 dB (entrée micro, 1 kHz sinusoïdal, –5 dBFS, niveau entrée sur minimum, filtre passe-bas SPCL en 20 kHz)
0,0011 dB (entrée ligne, 1 kHz sinusoïdal, –5 dBFS, niveau entrée sur minimum, filtre passe-bas SPCL en 20 kHz)
0,0012 dB (sortie ligne, 1 kHz sinusoïdal, –4 dBFS, niveau entrée sur minimum, filtre passe-bas SPCL en 20 kHz)
Séparation des canaux : ≥95 dB (entrée micro/ligne à sortie ligne, 1 kHz sinusoïdal, niveau entrée sur minimum)
Configuration informatique
Windows
Configuration système : Ordinateur sous Windows avec un port USB 2.0
Fréquence CPU/processeur : 2 GHz ou plus, double cœur (x86)
Mémoire vive : 2 Go ou plus
Remarque importante : Le bon fonctionnement de cette interface a été établi sur des ordinateurs standard répondant aux critères ci avant. Le bon fonctionnement n'est pas garanti pour autant avec tous les ordinateurs répondant aux critères ci avant. Même des ordinateurs répondant aux mêmes critères de configuration système peuvent montrer des capacités de traitement différentes en fonction de leur paramétrage et des conditions de fonctionnement.
Formats de pilotes audio compatibles : ASIO 2.0, WDM, MIDI
macOS
Fréquence CPU/processeur : 2 GHz ou plus, double cœur
Mémoire vive : 2 Go ou plus
Formats de pilotes audio compatibles : Core Audio, Core MIDI
iOS
Formats de pilotes audio compatibles : Core Audio
Remarque importante : Un adaptateur pour caméra Apple Lightning vers USB (vendu séparément) est nécessaire pour connecter un appareil iOS doté d’un connecteur Lightning.
Alimentation et caractéristiques diverses
Alimentation
Utilisé avec un ordinateur : Alimentation par bus USB ou adaptateur secteur dédié (voir ci-dessous)
Utilisé avec un appareil iOS : Adaptateur secteur dédié (Tascam PS-P520E, DC 5 V)
Consommation : 1,75 W
Dimensions (L × H × P, hors tout) : 186 mm × 65 mm × 160 mm
Poids : 1,1 kg
Température de fonctionnement : 5 à 35 °C
