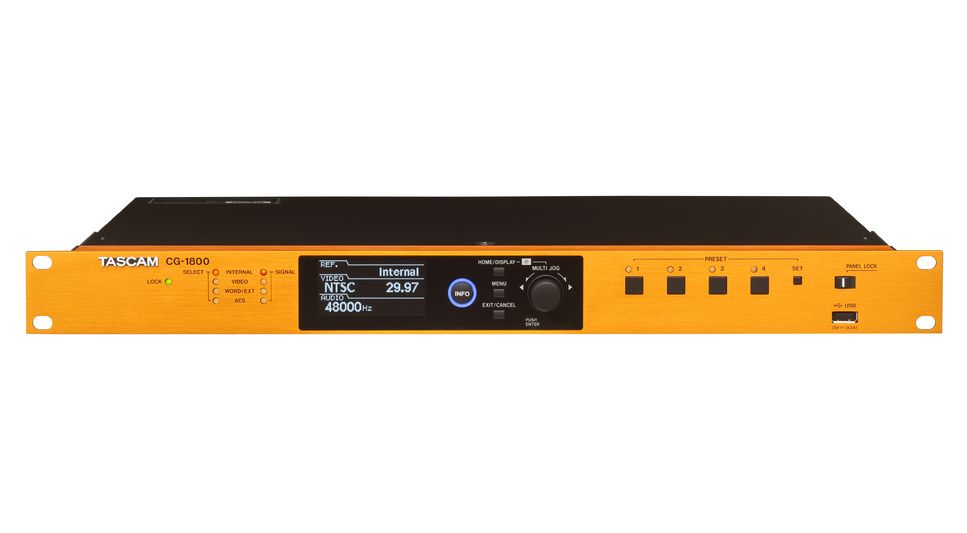

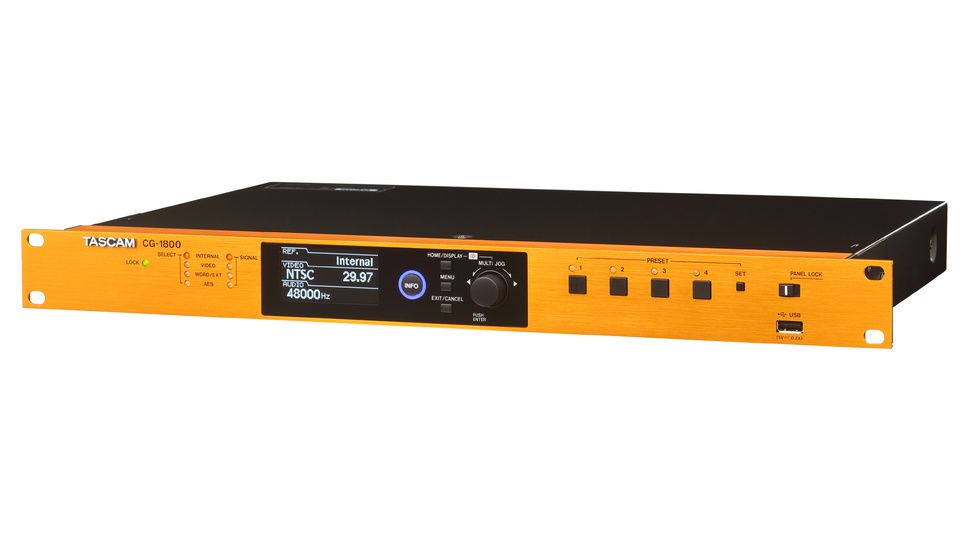

Tascam CG-1800 Générateur d'horloge master audio et vidéo pour post production

Synchronisation image/son d’une grande stabilité
Configuration système d’une grande souplesse, compatible avec divers formats audio et vidéo (Audio : wordclock, AES3, AES11, S/PDIF, Vidéo : NTSC, PAL, HD Tri-Level)
Oscillateur au rubidium thermostaté (OXCO) de haute qualité, générant un signal d’horloge de haute précision, insensible à la température de l’environnement
Circuits de gestion de jitter et de rattrapage de synchronisation, évitant tout problème causé par le signal d’horloge Master
Entrée horloge compatible avec des fréquences allant jusqu’à 10 MHz

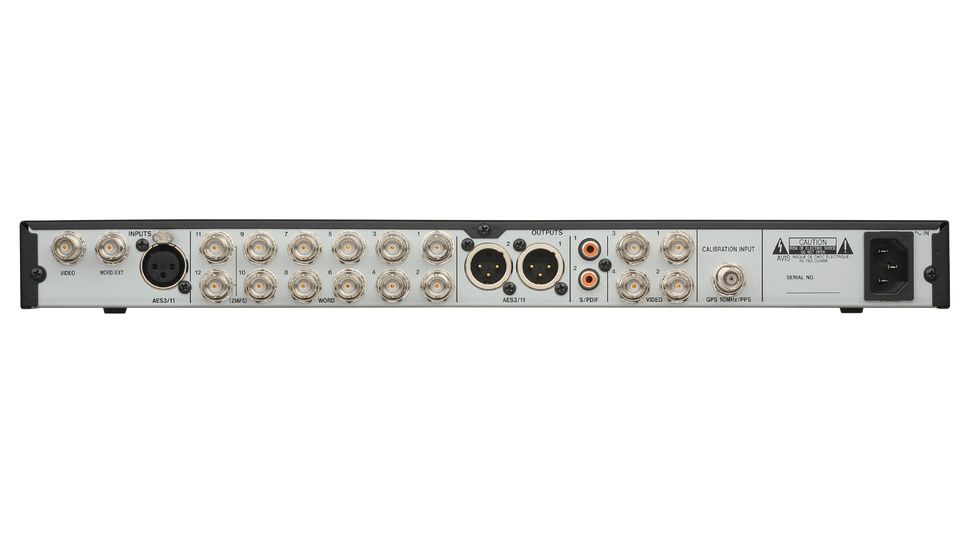

4 sorties pour synchronisation vidéo, 12 sorties wordclock, 2 sorties AES3 ou AES11, 2 sorties S/PDIF
2 des sorties wordclock sont compatibles avec des signaux Fs/4, Fs/2, 2 Fs, 4 Fs et 256 Fs, pour utilisation avec Pro Tools et autres logiciels de station de travail
Compatible avec fonction pull-up/pull-down 0,1% et 4%
Fonction d’auto-calibration* permettant à l’utilisateur d’effectuer la maintenance, garantissant une précision optimale en permanence
Niveau de sortie réglable sur les connecteurs wordclock
Fonction Analyzer, pour mesurer les fréquences d’entrée, les niveaux d’entrée et l’impédance de charge des sorties
Fonction de Logging pour identification des problèmes (visualisation sur l’écran ou exportation de fichier au format .CSV sur une clé USB
Mémorisation/rappel de 4 configurations, importation/exportation sur clé USB des paramètres enregistrés
Verrouillage de la face avant, pour éviter toute manipulation accidentelle
Afficheur OLED, angle de visualisation étendu
Mise à jour du firmware par port USB

ENTRÉE VIDÉO
Connecteur BNC
Niveau d'entrée : 0,5 - 2,0 Volts crête/crête
Impédance d'entrée : 75 Ω (activation ON/OFF dans menu)
Format d'entrée : Black burst vidéo SD : NTSC (RS-170A), PAL (ITU-R624)
Synchro composite vidéo SD : NTSC B/W (RS-170)
Synchro vidéo HD Tri-Level : 720p/50/59,94/60 (SMPTE 296M), 1080p/23,976/24/25/29,97/30/50/59,94/60 (SMPTE 274M), 1080i/23,976/24/25/29,97/30 (SMPTE 274M), 1080PsF/23,976/24/25/29,97/30 (SMPTE RP211)
Déviation en fréquence autorisée : ±10 ppm

ENTREES WORD/EXT
Connecteurs BNC
Niveau d'entrée : 0,5 - 5,0 V crête/crête
Impédance : 75/50 Ω (commutation 75/50/OFF dans le menu)
Fréquences compatibles WORD CLOCK: 32/44,1/48/88,2/96/176,4/192 kHz, (-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz), ATOM : 10,0 MHz, GPS : 10,0 MHz
Déviation en fréquence autorisée : ±10 ppm

ENTRÉE AES3/11
XLR-3-31 (1 : masse, 2 : point chaud, 3 : point froid)
Niveau d'entrée : 0,2 - 10 Volts crête/crête
Impédance d'entrée : 110 Ω
Format : AES11-2003, AES3-2003, IEC60958-4
Fréquences d'échantillonnage compatibles 32/44,1/48/88,2/96/176,4/192 kHz, (-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz)
Déviation en fréquence autorisée : ±10 ppm

ENTRÉE CALIBRATION
Connecteur BNC
Niveau d'entrée 0,5 - 5,0 V crête/crête
Impédance 50 Ω (activation ON/OFF via menu)
Fréquences compatibles ATOM : 10,0 MHz
GPS : 10,0 MHz, PPS

SORTIES VIDÉO
Connecteur BNC
Impédance de sortie : 75 Ω
Format de sortie black burst vidéo SD : NTSC (RS-170A), PAL (ITU-R624), synchro composite vidéo SD : NTSC B/W (RS-170), Vidéo HD Tri-Level : 720p/50/59,94/60 (SMPTE 296M), 1080p/23,976/24/25/29,97/30/50/59,94/60 (SMPTE 274M), 1080i/23,976/24/25/29,97/30 (SMPTE 274M), 1080PsF/23,976/24/25/29,97/30 (SMPTE RP211)

SORTIES WORDCLOCK
Connecteur BNC
Niveau de sortie : 1,0 - 3,5 Volts crête (réglable par pas de 0,5 Volts via menu)
Impédance de sortie : 75 Ω
Fréquences d'échantillonnage compatibles 32/44,1/48/88,2/96/176,4/192 kHz, 11,2896/12,288 MHz (Super Clock, connecteurs 11/12 uniquement), (-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz )

SORTIES AES3/11
Connecteur XLR-3-32 (1 : GND, 2 : HOT, 3 : COLD)
Niveau de sortie : 2,5 Volts crête/crête
Impédance de sortie : 110 Ω
Format AES11-2003, AES3-2003, IEC60958-4
Fréquences d'échantillonnage compatibles : 32/44,1/48/88,2/96/176,4/192 kHz

SORTIES S/PDIF
Connecteur RCA
Niveau de sortie : 0,5 Volt crête/crête
Impédance de sortie : 75 Ω
Format IEC 60958-3 (S/PDIF)
Fréquences d'échantillonnage compatibles 32/44,1/48/88,2/96/176,4/192 kHz, (-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz)

Performances
Oscillateur interne OCXO (oscillateur à quartz thermostaté)
Déviation de fréquence autorisée : ±0,01 ppm (Valeur réglée en sortie d'usine)
Caractéristiques fréquence en fonction de la température : ±0,05 ppm (de 0 à 40 ºC)
Stabilité en fréquence à long terme : ±0,005 ppm (quotidienne), ±0,5 ppm (annuelle)

Alimentation et caractéristiques diverses
Alimentation : 100 - 240 V
Consommation : 11,5 W
Dimensions externes (L × H × P) : 483 mm × 44 mm × 310 mm
Poids : 3,2 kg
Température de fonctionnement : 0 à 40 °C
