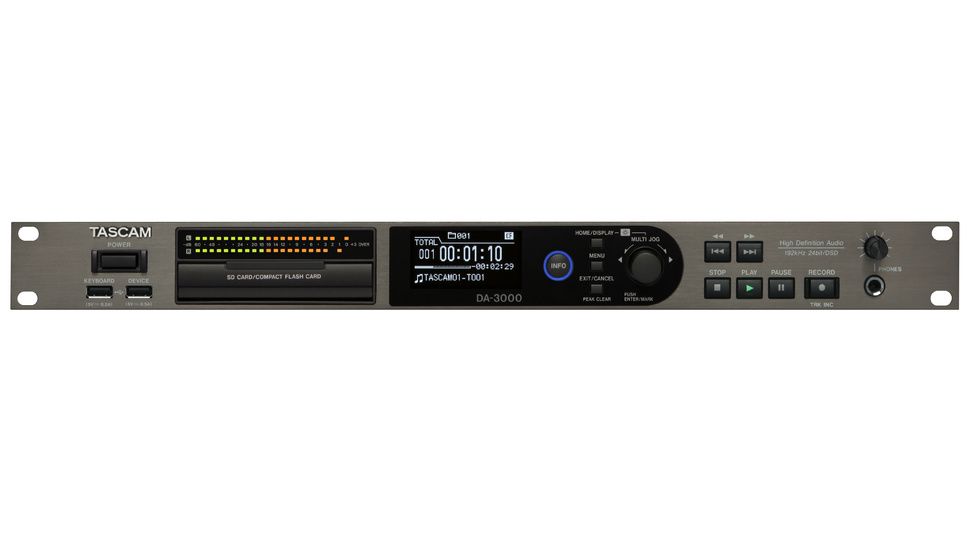

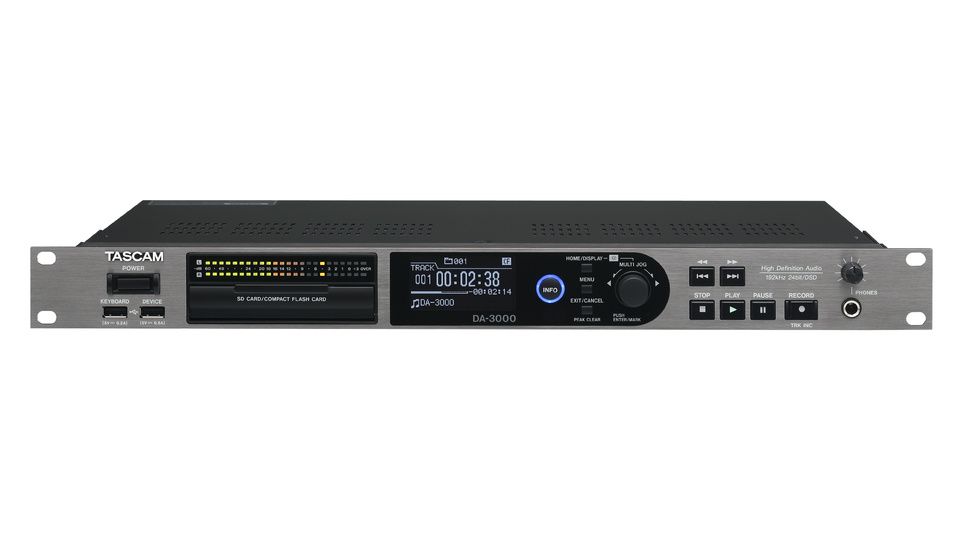

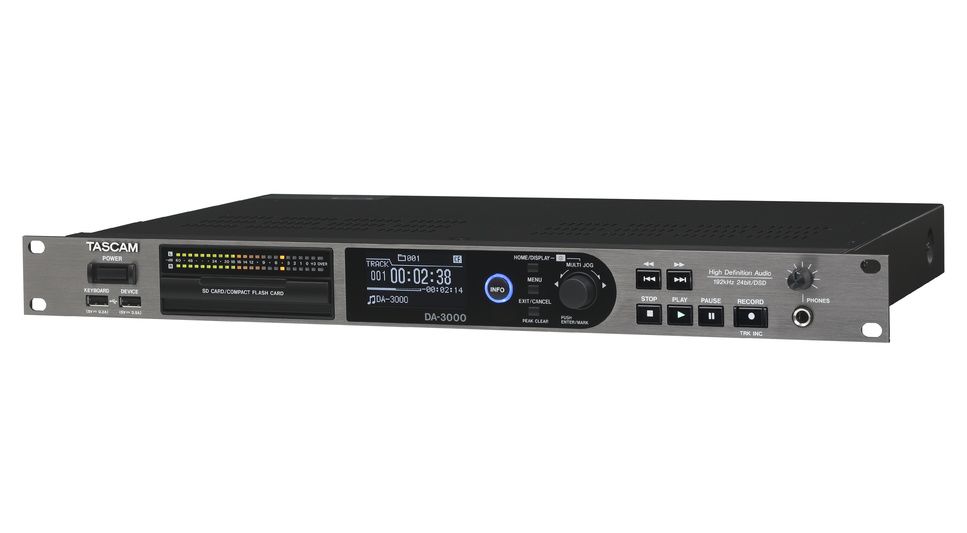

Tascam DA-3000 Enregistreur 2 canaux - Convertisseur A-N Analogique Numérique et N-A

Support d’enregistrement : Carte SD 512 Mo – 2 Go (SD), 4–32 Go SDHC, 48–256 Go SDXC, Carte CF 1 – 64 Go Type I, Clé USB 2 – 64 Go

Formats d’enregistrement/lecture
Mode PCM  : Fs (fréquence d’échantillonnage) 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz, Résolution : 16 bits et 24 bits, Lecture : BWF (extension .wav)
Enregistrement : BWF et WAV (extension .wav)
Mode DSD  : Fs (fréquence d’échantillonnage) 2,8224 MHz et 5,6448 MHz, Enregistrement/lecture DSDIFF (extension .dff), DSF (extension .dsf)
Nombre de canaux : 2 mono/1 stéréo

Entrées audio analogiques
Asymétriques
Connecteur RCA
Niveau d’entrée nominal : −10 dBV
Niveau maximal d’entrée : +6 dBV
Impédance d’entrée : 22 kΩ
Niveau d’entrée minimal : −22 dBV
Symétriques
Connecteur XLR-3-32
Niveau d’entrée nominal : +4 dBu (+6 dBu si calibration niveau maximal d’entrée à +15 dBu)
Niveau maximal d’entrée : +24 dBu, +22 dBu, +20 dBu, +18 dBu or +15 dBu (réglage par menu)
Impédance d’entrée : ≥ 10 kΩ
Niveau d’entrée minimal : −8 dBu (−6 dBu si calibration niveau maximal d’entrée à +15 dBu)

Sorties audio analogiques
Asymétriques
Connecteur RCA
Niveau de sortie nominal  : −10 dBV
Niveau maximal de sortie : +6 dBV
Impédance de sortie : ≤ 200 Ω

Symétriques
Connecteur XLR-3-32
Niveau de sortie nominal : +4 dBu (+6 dBu si calibration niveau maximal d’entrée à +15 dBu)
Niveau maximal de sortie : +24 dBu, +22 dBu, +20 dBu, +18 dBu or +15 dBu (réglage par menu)
Impédance de sortie : ≤ 100 Ω

Sortie casque
Connecteur jack stéréo 6,35 mm
Puissance maximale de sortie : 2 x 45 mW (sur charge 32 Ω, pour 0,1% de distorsion

Entrées numériques
S/PDIF / CASCADE (asymétrique)
Connecteur RCA
Format IEC60958-3 (S/PDIF)
Fréquences d’échantillonnage admises 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz (SRC désactivé), 32 à 216 kHz (SRC activé)
Déviation de fréquence autorisée ±100 ppm (SRC désactivé)

AES/EBU (symétrique)
Connecteur XLR-3-32
Format AES3-2003/IEC60958-4 (AES/EBU)
Fréquences d’échantillonnage admises 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz (SRC désactivé), 32 à 216 kHz (SRC activé)
Déviation de fréquence autorisée ±100 ppm (SRC désactivé)

SDIF-3 (asymétrique)
Connecteur BNC × 2 (L, R)
Format SONY SDIF-3/DSD-raw
Fréquence d’horloge 44,1 kHz (à 2,8224 MHz ou 5,6448 MHz)

Sorties numériques
S/PDIF / CASCADE (asymétrique)
Connecteur RCA
Format IEC60958-3 (S/PDIF)

AES/EBU (symétrique)
Connecteur XLR-3-32 (1 : MASSE, 2 : POINT CHAUD, 3 : POINT FROID)
Format AES3-2003/IEC60958-4 (AES/EBU)

SDIF-3 (asymétrique)
Connecteur BNC × 2 (L, R)
Format SONY SDIF-3/DSD-raw
Fréquence d’horloge 44,1 kHz (à 2,8224 MHz ou 5,6448 MHz)

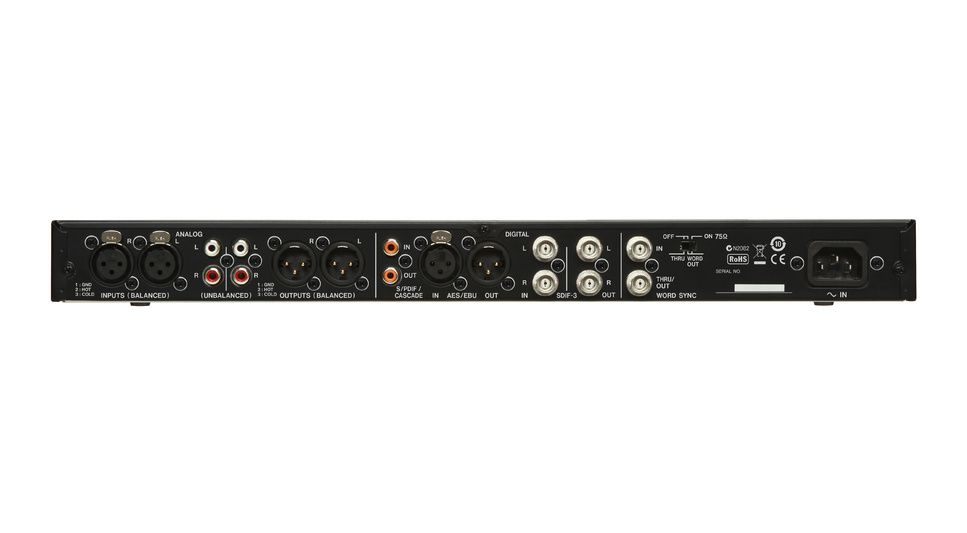

Autres connecteurs
WORD SYNC IN
Connecteur BNC
Niveau d’entrée niveau TTL (5 Volts)
Impédance d’entrée 75 Ω ±10 % (terminaison commutable)
Fréquences d’échantillonnage 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz
Déviation de fréquence autorisée ±100 ppm

WORD SYNC THRU/OUT
Connecteur BNC
Niveau de sortie niveau TTL (5 Volts)
Impédance de sortie 75 Ω ±10%
Fréquences d’échantillonnage en sortie 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz (connecteur commutable THRU/OUT)
Stabilité de fréquence ±1 ppm ou moins (température ambiante = 25 ºC)

USB (DEVICE)
Connecteur Port USB A, 4 points
Protocole USB 2.0 HIGH SPEED (480 Mbits/s)
Tension d’alimentation Tension continue 5 Volts, intensité maximale 500 mA

USB (KEYBOARD)
Connecteur Port USB A, 4 points
Protocole USB 1.1 FULL SPEED (12 Mbits/s)
Tension d’alimentaion Tension continue 5 Volts, intensité maximale 200 mA

Caractéristiques audio
Enregistrement
Distorsion, mode PCM 24 bits et DSD (THD+N, 24 kHz) ≤ 0,003% (−16 dB, BALANCED, selon JEITA)
≤ 0,005% (UNBALANCED, selon JEITA)
Rapport S/B, mode PCM 24 bits ≥ 113 dB (−20 dB, BALANCED, selon JEITA)
≥ 111 dB (UNBALANCED, selon JEITA)
Rapport S/B, mode DSD ≥ 106 dB (–20 dB, BALANCED, AES-17 avec filtre LPF à 20 kHz)
≥ 104 dB (UNBALANCED, AES-17 avec filtre LPF à 20 kHz)
Réponse en fréquence, mode PCM 24 bits Fs = 44,1 kHz ou 48 kHz :
20 Hz – 20 kHz (+0,1 dB, −0,5 dB (selon JEITA))
Fs = 88,2 kHz ou 96 kHz :
20 Hz – 40 kHz (+0,1 dB, −1 dB (selon JEITA))
Fs = 176,4 kHz ou 192 kHz :
20 Hz – 80 kHz (+0,1 dB, −6 dB (selon JEITA))
Réponse en fréquence, mode DSD 20 Hz – 50 kHz (+0,1 dB, −3 dB (selon JEITA))
20 Hz – 100 kHz (+0,1 dB, −12 dB (selon JEITA))
Séparation des canaux, mode PCM 24 bits et DSD (à 1 kHz) ≥ 105 dB (selon JEITA)

Lecture
Distorsion, mode PCM 24 bits et DSD (THD+N, à 1 kHz) ≤ 0,003% (BALANCED, selon JEITA)
≤ 0,001% (UNBALANCED, JEITA)
Rapport S/B, mode PCM 24 bits ≥ 118 dB (−20 dB, BALANCED, selon JEITA)
≥ 116 dB (UNBALANCED, selon JEITA)
Rapport S/B, mode DSD ≥ 116 dB (–20 dB, BALANCED, AES-17, avec filtre LPF à 20 kHz)
≥ 114 dB (UNBALANCED, AES-17 20 kHz LPF)
Réponse en fréquence, mode PCM 24 bits Fs = 44,1 kHz ou 48 kHz :
20 Hz – 20 kHz (+0,1 dB (selon JEITA)
Fs = 88,2 kHz or 96 kHz :
20 Hz – 40 kHz (+0,1 dB, −0.3 dB (selon JEITA))
Fs = 176,4 kHz ou 192 kHz :
20 Hz – 80 kHz (+0,1 dB, −3 dB (selon JEITA))
Réponse en fréquence, mode DSD 20 Hz – 50 kHz (+0,1 dB, −3 dB (selon JEITA))
20 Hz – 100 kHz (+0,1 dB, −12 dB (selon JEITA))

Alimentation et divers
Tension secteur : 220–240 V, 50–60 Hz (Europe/Royaume-Uni/Australie)
120 V, 60 Hz (U.S.A./Canada)
Consommation : 24 W
Dimensions (L × H × P) : 483 mm × 45 mm × 305 mm
Masse : 4,2 kg
Température de fonctionnement : 0 à 40 °C
