Midas DL431 Splitter micro actif 24 entrées et 72 sorties

Répartiteur de microphone actif à 24 entrées et 72 sorties avec préamplificateurs de microphone Midas indépendants

caractéristiques du produit

SÉRIE PRO DL431

Le DL431 est une unité d'E / S rackable 6U 19 "à configuration fixe conçue pour les applications de division du signal de microphone avec 24 entrées de niveau micro / ligne et 72 sorties de niveau ligne, et offre　une qualité sonore　MIDAS　légendaire en　utilisant nos technologies éprouvées par le temps et éprouvées sur la route.　préamplificateurs de microphone　indépendants　MIDAS　avec pas de gain de 2,5 dB plus un troisième　préamplificateur de microphone　MIDAS à　gain fixe　par canal d'entrée, deux interfaces réseau AES50 redondantes, deux ports de contrôle Ethernet redondants et une interface MIDI (In, Out, Thru), le DL431 est l'idéal partenaire des　MIDAS PRO3,　PRO6,　PRO9 , XL8　et　PRO X　consoles numériques, permettant une connexion serpentine numérique de l'avant de la maison à la scène.

Préamplificateur de microphone Midas primé

Le　préamplificateur de microphone　MIDAS　est considéré par les principaux ingénieurs du son et de l'enregistrement en direct comme l'essence même du célèbre　son　MIDAS.　Plus de 40 ans d'expérience en conception, associés au meilleur choix de composants de qualité supérieure, conduisent à la chaleur et à la profondeur acclamées - faisant ressortir une ambiance subtile, maintenant le positionnement spatial et capturant plus efficacement une image sonore précise.　Le son acclamé du　préamplificateur de microphone　primé　MIDAS　a inspiré des générations d'ingénieurs du son en direct à leur meilleur travail, créant des panoramas sonores qui ont captivé le public du monde entier.

Étant donné que le son parfait commence toujours par le préamplificateur de microphone, le premier point où le signal entre dans la console, le DL431 est doté de la dernière génération de　préamplificateurs de microphone　MIDAS　, qui reproduisent fidèlement chaque détail sonore afin qu'aucune partie d'une performance ne soit jamais manquée.　Un son transparent et immaculé, un faible bruit et un rejet de mode commun élevé sont tous les caractéristiques de cette conception classique.

Au fil des ans, de nombreux ingénieurs de mixage ont trouvé que cette conception robuste et tolérante aux surcharges prend une toute nouvelle dimension de son lorsqu'elle est conduite à fond, la reproduction audiophile cristalline cédant la place à la bonne combinaison d'harmoniques, un son chaud et organique entendu par des millions de spectateurs et enregistrés pour la postérité sur d'innombrables albums live au fil des ans.

Réseau audio numérique

La technologie de réseau audio numérique SuperMAC (conforme à AES50) de　KLARK TEKNIK　fournit simultanément un nombre élevé de canaux, des latences ultra faibles et déterministes, une distribution d'horloge en réseau synchronisée avec les échantillons et en phase alignée, la détection et la correction des erreurs, la redondance du réseau et la facilité de déploiement et d'utilisation - pour répondre aux exigences exigeantes des tournées de concerts en direct.

Le DL431 est compatible avec toutes　les consoles numériques et tous les moteurs de système audio des　séries MIDAS PRO　et　XL8, ainsi qu'avec tous les autres appareils compatibles AES50 compatibles 96 kHz.

Répartiteur de microphone

Chaque connecteur d'entrée du DL431 alimente trois　préamplificateurs de microphone　MIDAS　séparés　, deux avec contrôle de gain à distance indépendant et commutation d'alimentation fantôme + 48 V, et un troisième avec gain fixe pour piloter la sortie analogique symétrique par transformateur du panneau avant pour l'interfaçage avec un enregistrement tiers ou à l'extérieur équipement de diffusion.

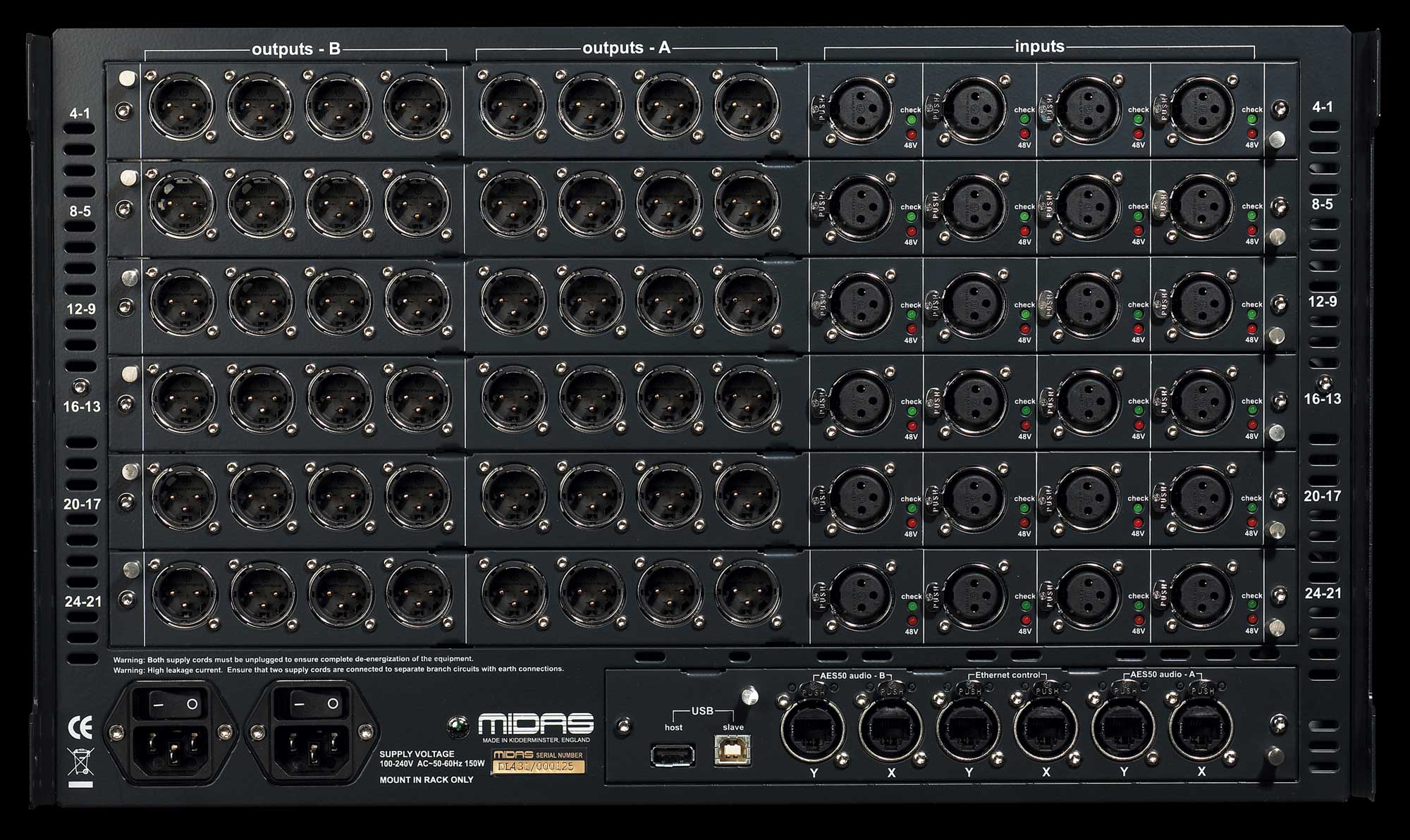

Les deux préamplificateurs de microphone indépendants à gain variable peuvent être contrôlés à distance à partir de deux emplacements distincts, tels que les positions de mixage Front of House et Monitor.　Chaque préamplificateur de microphone télécommandé dispose également d'une sortie séparée analogique dédiée sur le panneau arrière du DL431.

Un système de surveillance de canal local avec un amplificateur de casque intégré et une sortie de ligne séparée permet de vérifier les signaux entrants à la source, une aide essentielle pour la configuration du système et la confirmation de l'intégrité du signal.

Commande à distance de la console ou du panneau avant

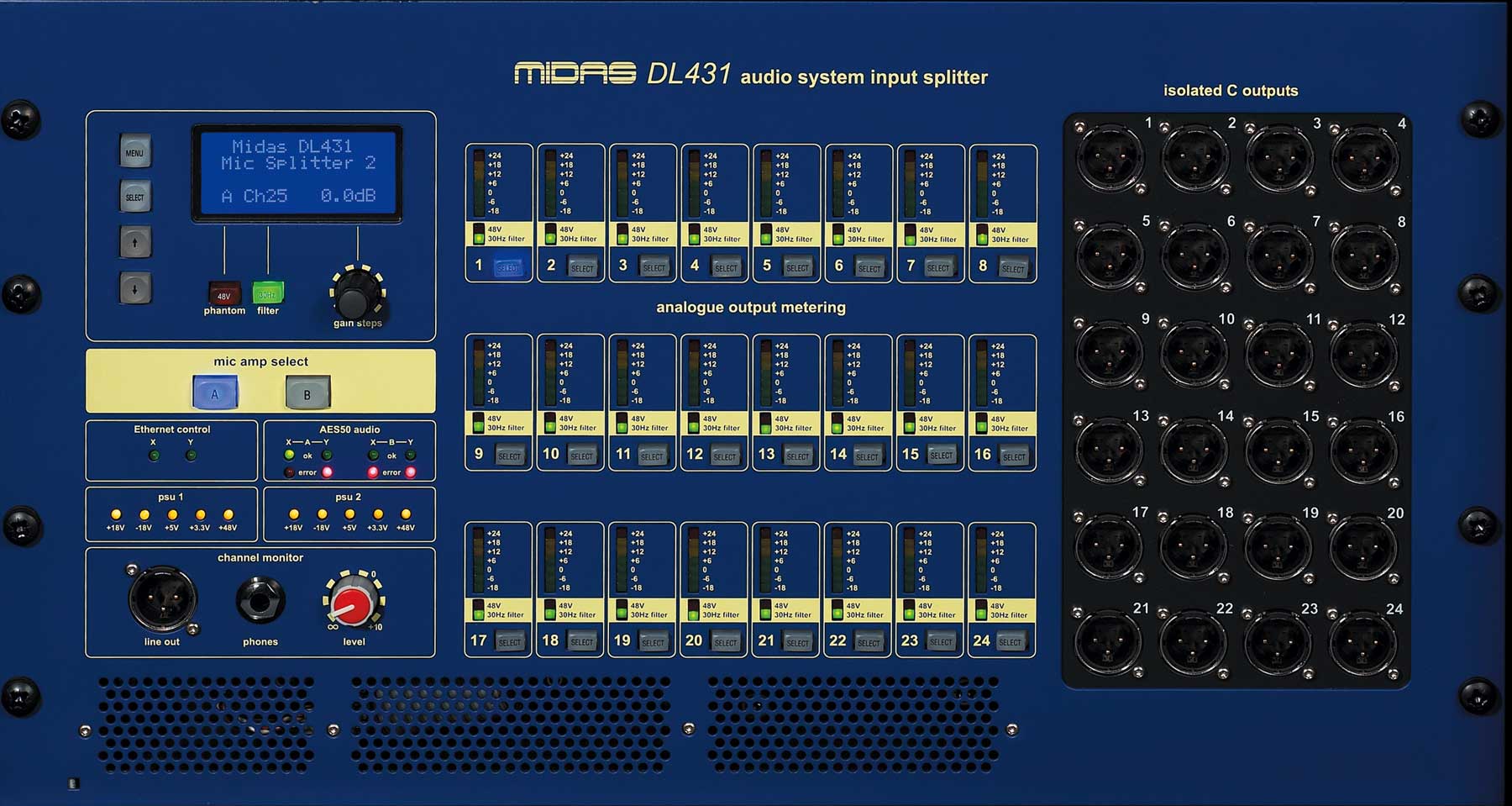

Tous les paramètres de configuration du DL431 peuvent être définis soit à distance depuis la console de mixage, soit directement via le panneau avant intuitif et facile à comprendre.　Le DL431 est doté d'un écran LCD sur le panneau avant avec une navigation intuitive dans les menus pour toutes les options de configuration avec des indicateurs d'état LED, qui fournissent des informations claires sur l'état opérationnel sur de larges angles de vision et des distances.　Une indication claire est fournie indiquant l'état du rail de sortie du bloc d'alimentation et l'état et l'activité de la connexion au réseau AES50 et Ethernet.　Chaque canal d'entrée a un commutateur de sélection dédié et une mesure graphique à barres LED, ainsi que des indicateurs pour l'alimentation fantôme et l'état du filtre passe-haut.

Construit pour la route

Doté d'un boîtier rackable 6U en acier robuste, le DL431 est conçu pour les rigueurs des tournées de concerts en direct.　Les connecteurs Neutrik Premium sont utilisés pour des connexions audio et réseau fiables, nuit après nuit.

Spécifications d'architecture et d'ingénierie

L'unité d'interface doit être conçue pour les applications de mixage audio numérique et être optimisée pour une utilisation en direct.　Il comportera 24 canaux d'entrée avec trois préamplificateurs de microphone par canal d'entrée - deux préamplificateurs de microphone indépendants télécommandés à gain variable avec des pas de gain de 2,5 dB et un préamplificateur de microphone à gain fixe.　Chaque préamplificateur à gain variable doit alimenter une sortie électronique servo-équilibrée du panneau arrière et chaque préamplificateur à gain fixe doit alimenter une sortie isolée par transformateur du panneau avant, le tout sur des connecteurs XLR standard pour un total de 72 sorties.　L'unité d'interface doit pouvoir fonctionner à une fréquence d'échantillonnage de 96 kHz.

L'unité d'interface doit prendre en charge un réseau audio numérique basé sur une trame Ethernet de 100 mégabits qui offrira une double redondance et sera conforme à la norme AES50-2011 de l'Audio Engineering Society.　Deux interfaces audio réseau numériques redondantes doubles avec synchronisation de boucle à verrouillage de phase indépendante doivent être fournies.　Deux ports de contrôle Ethernet redondants doubles et une interface MIDI standard (In Out Thru) doivent également être fournis.

L'unité d'interface doit fournir à la fois la configuration du panneau avant et du réseau à distance des paramètres opérationnels et un écran LCD alphanumérique avec les boutons de navigation dans les menus associés et l'indication d'état par LED de l'état du rail de sortie d'alimentation et de l'état et de l'activité de la connexion au réseau audio numérique.

Chaque canal d'entrée doit avoir un graphique à barres de mesure du signal à DEL de commutateur de sélection et une indication DEL pour l'alimentation fantôme +48 V et l'état du filtre passe-haut.

Une installation de surveillance de canal local avec un amplificateur de casque intégré et une sortie de ligne séparée doit être fournie pour surveiller les signaux de canal d'entrée.

L'unité d'interface comprendra deux blocs d'alimentation à découpage universels à sélection automatique avec double redondance pour une utilisation dans le monde entier.

L'unité d'interface doit être logée dans un châssis rackable standard 6U 19 "et doit mesurer 483 mm de largeur x 402 mm de profondeur x 266 mm de hauteur (19,0" x 15,8 "x 10,5") avec un poids nominal de 21,5 kg (47,3 livres).　L'unité d'interface doit être installée dans un châssis de rack ou une valise routière capable de supporter son poids en toute sécurité.　Les connexions de sortie d'entrée et d'alimentation doivent être effectuées sur le panneau arrière de l'unité d'interface.　Les installateurs doivent laisser un espace suffisant à l'arrière pour la connexion et la déconnexion des connexions d'entrée-sortie et d'alimentation.　La puissance requise doit être de 100 à 240 V CA 50 à 60 Hz.
