RME HDSP TCO

Module optionnel pour une sélection de cartes RME permettant la synchronisation LTC et vidéo.
RME HDSP TCO - Image n°2
494,00€
écotaxe 0,50€
Prix Music Audio Shop494,00€
Prix public
Tarif de livraison OFFERTE
Frais de ports OFFERTS
Garantie :
2 an(s)
Stock Internet en réaprovisionnement 2 à 15 jours.
Notre indication de stock est remise à jour toutes les 24H. Nous vous garantissons un traitement rapide et un suivi exceptionnel. La livraison sous 5/10 jours signifie que le produit est en stock chez notre fournisseur.

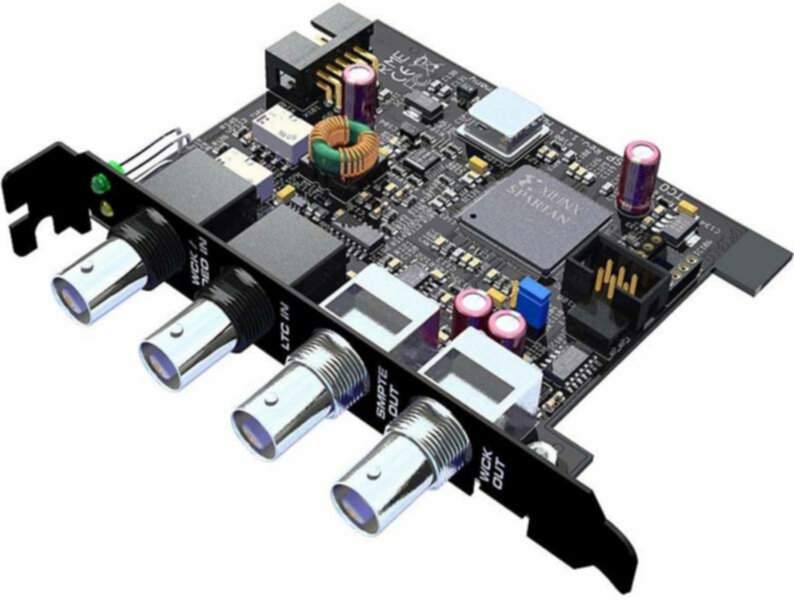

RME HDSP TCO - Image principale
RME HDSP TCO - Image n°2

Caractéristiques HDSP TCO

Le module TCO est un module optionnel pour une sélection de cartes RME permettant la synchronisation LTC et vidéo. Il fonctionne avec toutes les cartes HDSP. Branché sur un port PCI libre de l'ordinateur, il se connecte sur la carte principale via une nappe interne.

Grâce à la technologie SteadyClock, le module TCO extrait non seulement un positionnement absolue mais également un Word-Clock propre, avec peu ou pas de jitter. De ce fait la synchronisation peut se faire à l'échantillon près sur un code temporel audio ou vidéo.

Le module TCO peut fonctionner avec différentes cartes HDSP et HDSPe simultanément.

Fonctionnalités
Le LTC peut être dérivé ou extrait sous tous les formats communs : 24, 25, 30 et 29.97 drop-frame et non drop-frame. Les formats communément utilisés de Pull-Up et Pull-Down (+/- 0.1% et +/- 4%) sont disponibles et les formats vidéos PAL et NTSC sont automatiquement détectés et traités.

Le Time Code reçu peut être envoyé à l'application audio ou vidéo sous forme d'ASIO Positionning Protocol (APP) ou sous forme de Midi Time Code (MTC). De la même façon une application peut envoyer de l'APP ou du MTC au TCO qui générera un LTC avec un très faible jitter (pas de routine logiciel ou de pilote). Plusieurs options de "roue libre" permettent une gestion efficace de la synchro en mode Chase : longueur ajustable du drop-out (perte temporaire du signal de synchro), mode synchro continue ou Jam-Sync.

• Sous Windows XP, le TCO fournit les informations de positionnement SMPTE sous forme d'APP ou de synchro MTC.
• Sous Mac OSX, le TCO fournit les informations de positionnement SMPTE sous forme de synchro MTC. L'entrée Word Clock/Vidéo possède une terminaison 75 Ohms commutable à partir de la boite de dialogue du pilote.

Le TCO possède également une sortie additionnelle (BNC) LTC avec deux niveaux de sortie ajustables par cavalier.

La TCO possède une entrée (BNC) avec sélection Word Clock/Vidéo ainsi qu'une entrée (BNC) LTC. L'entrée Word Clock/vidéo peut bénéficier d'une terminaison 75 Ohms commutable par la boite de dialogue.

Tous les paramètres sont accessibles sur une page additionnelle du dialogue "setting" des cartes HDSP. Cette page apparaît dès l'installation du module TCO. Sur la page principale, une nouvelle option de synchro, TCO, peut être sélectionnée.
La page de dialogue contrôle tous les paramètres suivant:
• Source de synchro (LTC, Vidéo ou Word Clock)
• Activation de la terminaison 75 Ohms pour l'entrée BNC
• Cadence du signal SMPTE (24 ips, 25 ips etc.)
• Conversion du Word Clock
De plus, le dialogue du TCO affiche les facteurs de Pull Up et Pull Down ainsi que les informations concernant l'état du signal d'entrée. Par exemple le signal Word-Clock entrant est analysé puis affiché avec ses informations de format : Single Speed, Double Speed ou Quad Speed.

SPECIFICATIONS

• 1 x Entrée Word Clock/Video Sync
• 1 x Entrée LTC
• 1 x Sortie LTC

Entrée LTC
• BNC asymétrique
• Plage de niveau : -25 dBu jusqu'à +12 dBu

Entrée Video (Entrée Word Clock)
• BNC asymétrique avec terminaison 75 Ohm commutable
• Format: PAL et NTSC
• Niveau d'entrée: 1.0 Vpp à 5.6 Vpp
• Plage de fréquence: 28 kHz à 200 kHz
• Jitter sur une horloge externe: < 1 ns
• Atténuation du Jitter: > 30 dB (2.4 kHz)

Sortie LTC
• BNC
• Niveau de sortie: +4 dBu, via cavalier –7 dBu
• Impédance de sortie: 220 Ohm

Sortie Word Clock
• Tension de sortie Max: 5 Vpp
• Tension de sortie @ 75 Ohm: 4.0 Vpp
• Impédance de sortie: 10 Ohm
• Plage de fréquence: 28 kHz à 52 kHz

• Alimentation via nappe, 5 V DC, 100 mA
• Support standard, dimensions du circuit (L x l): 98 x 75 mm
